費斯托FESTO電磁閥驅動方式

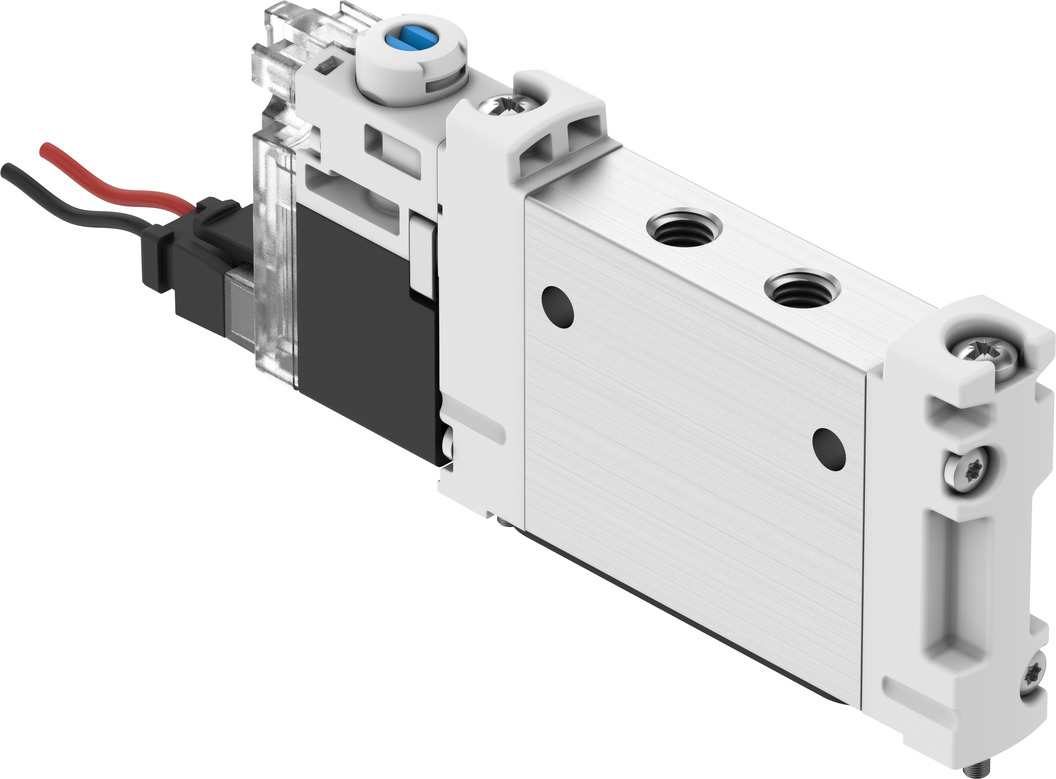

VUVG-LK10-M52-AT-M5-1H2L-W1-S

德國FESTO費斯托電磁閥通常與單作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，三通是有三個通道通氣，般情況下1個通道與氣源連接，另外兩個通道1個與執行機構的進氣口連接，1個與執行機構排氣口連接，具體的工作原理可以參照單作用氣動執行機構的工作原理圖。兩位五寶得日本CKD金屬底座集成閥通常與雙作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，五通是有五個通道通氣，其中1個與氣源連接，兩個與雙作用氣缸的外部氣室的進出氣口連接

技術參數

589281
閥功能
兩位五通，單穩態
標準額定流量（根據 DIN 1343 標準化）
195 l/min
工作氣口
M5
驅動方式
電控
技術參數
閥功能
兩位五通，單穩態
驅動方式
電控
閥尺寸
10 mm
標準額定流量（根據 DIN 1343 標準化）
195 l/min
工作氣口
M5
工作電壓
24V DC
工作壓力
0.25 Mpa ... 0.7 Mpa
工作壓力
2.5 bar ... 7 bar
結構特點
活塞滑軌，帶密封圈
復位類型
氣動彈簧
**
c UL us - ** (OL)
證書簽發機構
UL MH19482
防護等級
IP40
排氣功能
帶節流選項
密封原理
軟密封
安裝位置
可選
手控裝置
鎖定式
按鈕式
先導類型
先導驅動
先導氣源
內先導
流向
不可逆
符號
00992908
搭接
正重疊
信號狀態顯示器
LED
大開關頻率
2 Hz
關閉時間
17 ms
打開時間
14 ms
持續通電率
****
0 信號的大正向測試脈沖
1600 μs
信號為 1 的大負向測試脈沖
3000 μs
線圈的特性參數
24 V DC: 0.8 W
允許的電壓波動
+/- 10 %
工作介質
壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作（之后須一直潤滑介質工作）
抗振性
運輸應用測試，嚴重性等級 1，符合 FN 942017-4 和 EN 60068-2-6 標準
耐沖擊性
沖擊測試，嚴重性等級 1，符合 FN 942017-5 和 EN 60068-2-27 標準
耐腐蝕等級 CRC
0 - 無耐腐蝕能力
油漆濕潤缺陷物質（PWIS）符合性
VDMA24364 區域 III
介質溫度
-5 °C ... 50 °C
先導介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

環境溫度
-5 °C ... 50 °C
產品重量
50 g
電氣接口
2 芯
2x 單芯
開放式
安裝方式
在氣路板上
帶通孔
氣接口，氣口 2
M5
氣接口，氣口 4
M5
材料說明
RoHS 合規
密封件材料
HNBR
NBR
外殼材料
精制鋁合金
