手控裝置費斯托FESTO**電磁閥
技術參數表
閥功能
2x 兩位三通，單穩態，常閉
驅動方式
電控
結構特點
活塞閘閥
復位類型
氣動彈簧
**
RCM 商標
c UL us - ** (OL)
閥尺寸
10 mm
標準標稱流量
150 l/min ... 170 l/min
工作氣口
Flange
工作電壓
24V DC
工作壓力
0.15 MPa ... 1 MPa
工作壓力
1.5 bar ... 10 bar
線圈的特性參數
24 V DC: 1.0 W
24 V Dc：低電流相位 0.3 W，*電流相位 1.0 W
允許的電壓波動
+/- 10 %
工作介質
壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作（之后須一直潤滑介質工作）
抗振性
運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6
環境和介質溫度的限制
-5 ... 50° C
防護等級
IP40
IP65
帶插入式插座
公稱通徑
2.7 mm
排氣功能
帶節流選項
密封原理
軟密封
安裝位置
可選
手控裝置
鎖定式
按鈕式
封蓋式
先導類型
先導驅動
先導氣源
外部

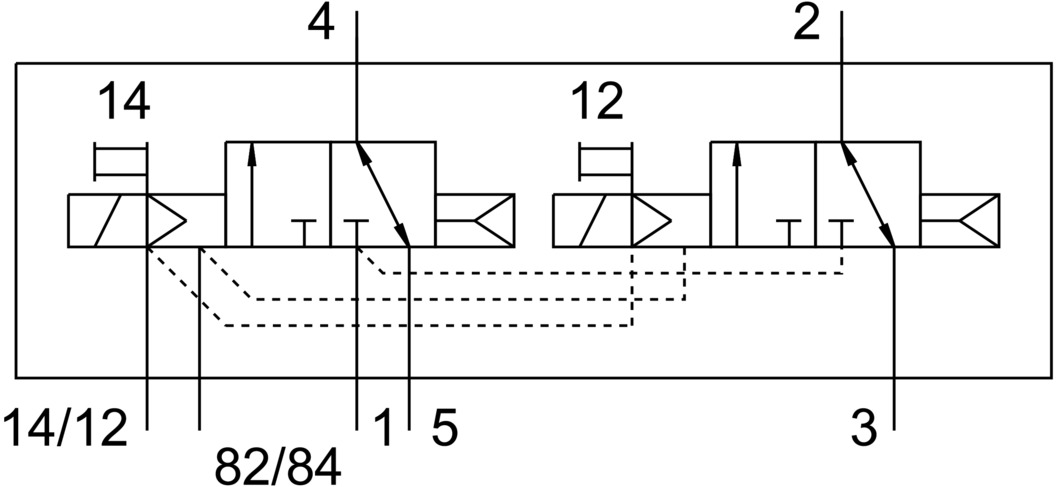

符號
00992905
搭接
正重疊
先導壓力 Mpa
0.15 MPa ... 0.8 MPa
先導壓力
1.5 bar ... 8 bar
適用于真空
否
關閉時間
15 ms
打開時間
6 ms
持續通電率
****
環境溫度
-5 °C ... 60 °C
產品重量
55 g
電氣接口
通過電氣連接板
安裝方式
在氣路板上
材料說明
RoHS 合規
密封件材料
HNBR
NBR
外殼材料
精制鋁合金
0 信號的大正向測試脈沖
700 μs
信號為 1 的大負向測試脈沖
900 μs
不帶保持電流降功能
耐沖擊性
沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蝕等級 CRC
2 - 中等耐腐蝕能力
介質溫度
-5 °C ... 60 °C
先導介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

FESTO費斯托電磁閥就是只需瞬間通電即完成閥門開關動作，閥芯位置不需電來保持。它的**在于節約能源尤其是用電池作電源的場合，而且可不考慮溫升，從而線圈壽命長，在*低溫、防爆等場合有較*安全性。常見的有機械式保持和永磁體保持，又分雙線圈和單線圈，以單線圈磁保持結構***為簡單。它是以改變直流電源極性改變對應閥門開關的兩種狀態。這種電磁閥單獨安裝線圈外部接線需加轉換開關，而與智能儀表配套則十分方便。IC卡預收費煤氣表和水表所配的電磁閥是儀表成敗的關鍵之一，其中的自保持技術又是電磁閥的成敗的重要因素，國內的自保持電磁已日趨成熟。
