簡單介紹：
FESTO的**型閥島按配置使用
閥島是新一代氣電一體化控制元器件，已從初帶多針接口的閥島發展為帶現場總線的閥島，
繼而出現可編程閥島及模塊式閥島。
閥島技術和現場總線技術相結合，不僅確保了 電控閥的布線容易，
而且也大大地簡化了復雜系統的調試、性能的檢測和診斷及維護工作。
借助現場總線*水平一體化的信息系統，使兩者的**得到充分發揮，具有廣泛的應用前景。
詳情介紹：

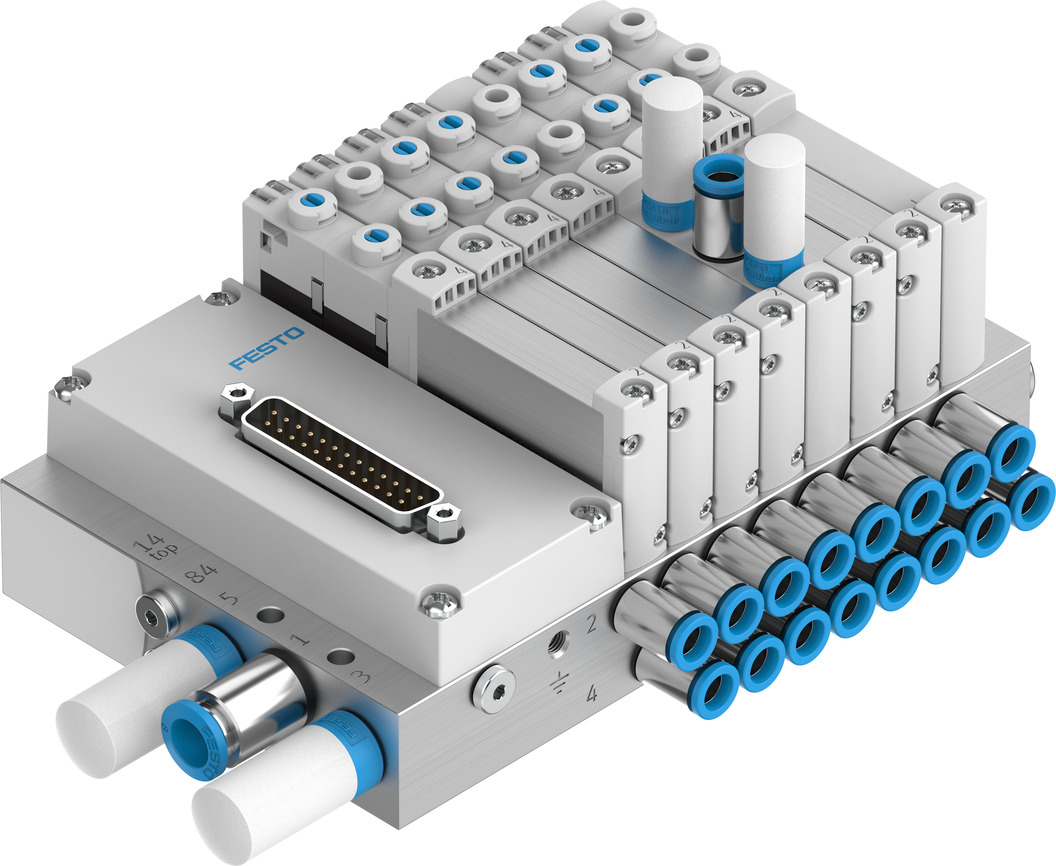

FESTO的**型閥島按配置使用
VTUG-14-VRPT-S8-S1T-Q8-U-Q6S-24K+HXMXN
兩位五通，單穩態
三位五通，中壓式
三位五通中泄式
三位五通中封式
KC 標記
KC-EMV
先導壓力 Mpa
0.15 MPa ... 0.8 MPa
工作壓力
-0.09 MPa ... 1 MPa
閥尺寸
10 mm
14 mm
18 mm
短型號代碼
VTUG
閥功能
2x 兩位三通，單穩態，常閉
2x 兩位三通，常開，單穩態
2 個兩位三通閥，開/閉，單穩態
兩位三通，常閉，單穩態
兩位三通，常開，單電控
排氣功能
帶節流選項
驅動方式
電控
密封原理
軟密封
設計
活塞閘閥
先導類型
先導驅動
先導氣源
外部
內先導
閥島結構
固定寬度
信號狀態顯示器
LED
工作壓力，用于帶內先導氣源的閥島
1.5 bar ... 8 bar
先導壓力
1.5 bar ... 8 bar
適用于真空
是
每個電磁線圈的標稱吸動電流
47 mA *達 20 ms
標稱工作電壓 DC
24 V
標稱電流，帶電流降低
20 ms 后為 15.5 mA
允許的電壓波動
+/- 10 %
+/- 25%
大標準標稱流量
10 mm 時為 330 l/min
14 mm 時為 630 l/min
18 mm 時為 1200 l/min
標準標稱流量
130 l/min ... 1150 l/min
工作氣口
M5
M7
G1/8
G1/4
QS-1/8
QS-5/32
QS-3/16
QS-1/4
QS-5/16
QS-3/8
QS-3
QS-4
QS-6
QS-8
QS-10
工作壓力
-0.9 bar ... 10 bar
電氣控制
單個接口
現場總線
多針插頭
IO-Link®
I-Port
AP 接口
大閥位數量
24
壓力區大數量
13
電氣 I/O 系統
否
環境溫度
-5 °C ... 60 °C
防護等級
IP40
IP65
IP67
IP69K
NEMA 4X
**
RCM 商標
c CSA us (OL)
c UL us - ** (OL)
證書簽發機構
UL MH19482
工作介質
壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作（之后須一直潤滑介質工作）
CE **（見合格聲明）
符合歐盟電磁兼容性指令
符合歐盟 RoHS 指令
抗振性
運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6
耐沖擊性
沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蝕等級 CRC
2 - 中等耐腐蝕能力
儲存溫度
-10 °C ... 60 °C
介質溫度
-5 °C ... 60 °C
先導介質
壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
先導氣口 12/14
G1/8
氣接口，氣口 1
G1/4
G1/8
G3/8
QS-1/2
QS-1/4
QS-10
QS-12
QS-16
QS-3
QS-3/8
QS-4
QS-5/16
QS-6
QS-8
材料說明
RoHS 合規
密封件材料
HNBR
NBR
