入手維護及保養FESTO導向氣缸

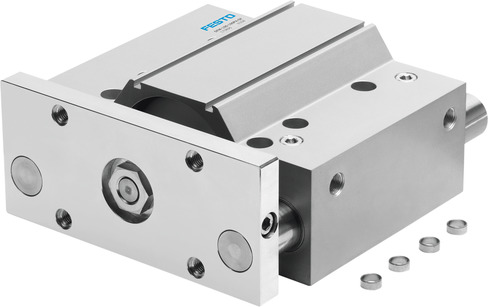

德國FESTO導向桿氣缸170893系列

DFM-100-50-P-A-GF

170893
費斯托FESTO氣缸**
德國FESTO氣缸
.德國FESTO氣缸沒有活塞桿突出在外面，節省了很大的空間，使整個機器也變得美觀。
.德國FESTO氣缸與普通氣缸相比可以減少50%的空間，不需要加裝六角桿防旋轉等配件。

和標準氣缸的的工作方式樣,連接方式與密封形式與普通氣缸有略微區別，無桿氣缸兩面都

是沒有活塞桿的，只有中間個滑塊，此滑塊有內部閥芯直接帶或者，或者通過塊

*強永磁帶動活塞外的的*強永磁，以達到共同運動的目的。

德國FESTO氣缸對空氣質量要求比較好，如果空氣雜質比較多的話，可能要了段時間就

要保養或者換密封圈  無桿氣缸顧名思義是沒有活塞桿的意思，運動方式主要是靠氣推動內部活塞。

.磁偶式德國FESTO氣缸，因為它是內部*強磁鐵連接外部磁塊運動，*速運動的時候容易

脫磁，所以在選用的時候要謹慎。如果負載質量比較大的話，目前用機械式的比較多，機械式在負載大的時候不會出現脫磁現像。

負載重心到聯接板的距離 xs
125 mm
大容許扭矩負載 Mx 與行程成函數關系
47.8 Nm
行程
50 mm
活塞直徑
100 mm
短型號代碼
DFM
工作模式，驅動單元
聯接板
緩沖
兩端帶彈性緩沖環/墊
安裝位置
可選
導軌
滑動軸承導軌
設計
導軌
位置檢測
通過接近開關
符號
00991737
工作壓力
0.5 bar ... 10 bar
工作壓力
0.05 MPa ... 1 MPa
速度
0.4 m/s
工作模式
雙作用
氣動接口
G3/8
材料說明
RoHS 合規
蓋子材料
精制鋁合金
密封件材料
NBR
外殼材料
精制鋁合金
活塞桿材料
*合金不銹鋼
工作介質
壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作（之后須一直潤滑介質工作）
耐腐蝕等級 CRC
1 - 低耐腐蝕能力
環境溫度
-20 °C ... 80 °C
端位的沖擊能量
1 J
大有效負載取決于**距離 xs 下的行程
509 N
6 bar 時的理論力值，返回行程
4418 N
6 bar 時的理論力值，前進行程
4712 N
移動質量
7113 g
產品重量
12589 g
備用接口
查看產品圖紙
德國FESTO氣缸日常維護工作
斯托Festo氣缸的維護和保養方法：

氣缸工作時，活塞會撞擊缸蓋，缸蓋緩沖密封圈為易損件，緩沖密封圈如果受損嚴重，

將會使氣缸在行程終端前，緩沖柱塞與緩沖密封圈得不到良好的密封從而失去緩沖作用。

長時期使用氣缸，一般都要更換密封圈，同時上潤滑脂。

入手維護及保養FESTO導向氣缸
