使用FESTO標準氣缸對環境的要求

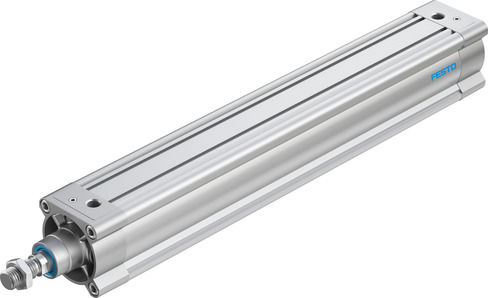

FESTO 標準氣缸產品型號
DSBC-80-500-PPVA-N3
1383344
1366951 DSBC-50-80-PPVA-N3
1376306 DSBC-50-80-PPSA-N3
 2102632 DSBC-50-150-PPSA-N3
1366953 DSBC-50-125-PPVA-N3
1376308 DSBC-50-125-PPSA-N3
1366954 DSBC-50-160-PPVA-N3
1376309 DSBC-50-160-PPSA-N3
1366952 DSBC-50-100-PPVA-N3
1376307 DSBC-50-100-PPSA-N3
2098974 DSBC-50-150-PPVA-N3
產品資料
活塞密封件材料
TPE-U(PU)
活塞桿密封刮油器材料
TPE-U(PU)
緩沖器密封件材料
TPE-U(PU)
活塞材料
精制鋁合金
螺母材料
鍍鋅鋼
有環螺釘材料
鍍鋅鋼
軸承材料
POM
行程
500 mm
活塞直徑
80 mm
標準氣缸的主要**有：
1、氣缸缸徑大，大缸徑可達320mm，氣缸行程長可達2000mm。
2、導向性能良好，確保長行程運行更平穩，
3、前后端蓋部位有氣緩沖調節功能，使活塞運行至兩側平穩，無撞擊。
4、多種規格的安裝附件可供選擇使用。如：前后法蘭式，單雙耳式，中間搖擺式，腳架式等（具體參照安裝附件表）
5、標準氣缸端蓋與鋁缸筒用支柱連接，可靠性好。
6、標準氣缸活塞可內置磁環，用磁*應開關就能實現與工控電子設備聯接與自動化控制。
7、標準氣缸適用于按裝空間充足的場所，如果空間比較緊湊則可以選用薄型氣缸替代，（具體查看緊湊型薄型氣缸的介紹）
活塞桿螺紋
M20x1.5
符號
00991235
派生型
一端活塞桿
工作壓力
0.4 bar ... 12 bar
工作壓力
0.04 MPa ... 1.2 MPa
工作模式
雙作用
工作介質
壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作（之后須一直潤滑介質工作）
耐腐蝕等級 CRC
2 - 中等耐腐蝕能力
環境溫度
-20 °C ... 80 °C
端位的沖擊能量
1.8 J
緩沖長度
31 mm
6 bar 時的理論力值，返回行程
2721 N
6 bar 時的理論力值，前進行程
3016 N
0 mm 行程的移動質量
810 g
每 10 m 行程的附加重量
92 g
0 mm 行程的基本重量
2660 g
每 10 mm 行程的額外移動質量
39 g
短型號代碼
DSBC
緩沖
氣動緩沖，兩端可調
安裝位置
可選
符合標準
ISO 15552
活塞桿端部
外螺紋
設計
缸徑
活塞桿
缸筒型材
位置檢測
通過接近開關
安裝方式
要么：
通過內螺紋安裝
帶附件
氣動接口
G3/8
材料說明
RoHS 合規
蓋子材料
涂層壓鑄鋁
活塞桿材料
*合金鋼
缸筒材料

光滑陽極氧化精制鋁合金

產品型號

DNC-63-150-PPV-A
DNC-63-200-PPV-A
DNC-80-125-PPV-A
DNC-80-140-PPV-A
DSBC-63-280-PPSA-N3
DSBC-63-330-PPVA-N3
DSBC-63-550-PPVA-N3
DSBC-80-1040-PPVA-N3
DSBC-80-160-PPVA-N3
DSBC-63-153-PPVA-N3
DSBC-63-250-PPVA-N3
DSBC-63-275-PPSA-N3
DNC-80-150-PPV-A
DNC-80-200-PPV-A
DNC-80-320-PPV-A
DNC-80-450-PPV-A
DSBC-100-320-PPVA-N3
DSBC-50-100-PPVA-N3

費斯托festo氣缸的技術要求以及結構介紹

費斯托festo氣缸出現裂紋我們首先應在內壁逐漸向外延伸，產生上的裂紋在一般情況

下多為縱向分布，然后直接與缸壁母線形成40°角，缸底過渡圓弧位置的內表面開始出現環向裂紋，逐漸向外壁擴展，乃至裂透。

氣缸的規格尺寸和型號，可以說這是氣缸兩個重要參數，同時也是該產品兩個重要方面。

從其重要性來看，這兩個重要參數是同等重要，是沒有輕重之分，以，無法將它們進行比較，

它們之間也沒有可比性。此外，還可以知道的是，

這兩個方面是都要重視，不能只重視其中一個。

使用FESTO氣缸對環境的要求
1.對空氣質量的要求

要使用清潔干燥的壓縮空氣?？諝庵胁坏煤袡C(jī)溶劑的合成油、鹽分、腐蝕性氣體等，

以防缸、閥動作。安裝前，連接配管內應充分吹洗，不要將灰塵、切削末、密封帶碎片等雜質帶入缸、閥內。

2.對使用環境的要求

在灰塵多、有水滴的場所，桿側應帶伸縮防護套，安裝時，不要出現擰扭狀態。

不能使用伸縮防護套的場所，應選用帶**防塵圈的費斯托氣缸或防水氣缸。

費斯托的安裝與注意事項，如何正確使用FESTO氣缸
3.關于FESTO氣缸的潤滑
給油潤滑F(xiàn)ESTO氣缸，應配置流量合適的油霧器。
4.關于FESTO氣缸的負載

活塞桿上通常只能承受軸向負載。要避免在活塞桿上施加橫向負載和偏心負載。有橫向負載時，活塞桿上應加導向裝置，或選用到導桿氣缸

使用FESTO標準氣缸對環境的要求
